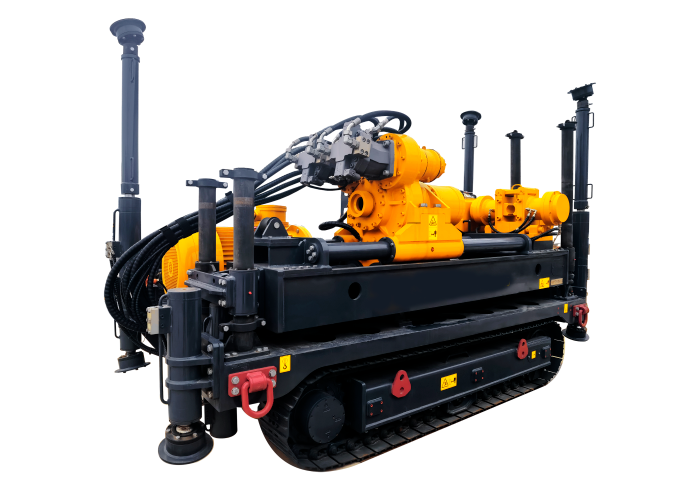

Установка горизонтально-направленного бурения ZYWL-15000D для угольной шахты
Оборудование для бурения угля компании XCMG представляет собой серию автоматизированных и интеллектуальных продуктов, созданных на основе 20-летнего опыта исследований и разработок в области технологий бурения скважин, в том числе полностью гидравлические гусеничные буровые установки для бурения тоннелей, установки направленного бурения и насосные установки. Среди них буровые установки для бурения тоннелей, подходящие для разведки и отвода воды из горных выработок на глубине до 500 м, а также для бурения скважин в местах с высоким содержанием газа; Установки направленного бурения подходят для точного бурения угольных (скальных) пластов мощностью более 500 м, а также для бурения скважин для добычи и дегазации газа и скважин для разведки воды; Автонасосные установки взаимодействуют с установками направленного бурения, обеспечивая привод для забойного двигателя.
Описание
1. Используется для дальнего, высокоточного направленного бурения в угольных шахтах, подходит для буровых работ, таких как контроль газа, разведка и дренаж воды, геологическая разведка и т. д.
2. Используется однокнопочное плавающее управление освобождением резьбы, которое легко в эксплуатации, эффективно защищает резьбу бурильной трубы и продлевает срок ее службы.
3. Конструкция вращающегося шпинделя большого диаметра позволяет использовать различные буровые штанги.
4. Эффективный ход силовой головки составляет 1230 мм, а максимальная дальность бурения может достигать 1500 м.
5. Перемещение, работа, угол наклона и другие функции буровой установки заблокированы для облегчения эксплуатации и повышения безопасности строительства.
| Предметы осмотра | единица | параметр |
| Номинальный крутящий момент | Нм | 1100-4500 |
| Номинальная скорость | об/мин | 60-210 |
| Наклон шпинделя | ° | ±90 |
| Азимут | ° | ±180 |
| Высота проема | мм | 1250-1900 |
| Максимальная сила подачи/тяги | кН | 130/210 |
| Ход подачи/вытягивания | мм | 600 |
| Глубина эталонного кобальтового отверстия | м | 400 |
| Соответствующий диаметр бурильной трубы | мм | φ73 |
| Мощность двигателя | кВт | 75 |
| Уровень напряжения двигателя | В | 660/1140 |
| Максимальная скорость ходьбы | км/ч | 1.8 |
| Максимальная способность преодолевать подъемы | ° | 20 |
| Качество машины | кг | 6500 |
| Габариты при доставке (длина x ширина x высота) | м | 3,9×0,95×2,0 |
