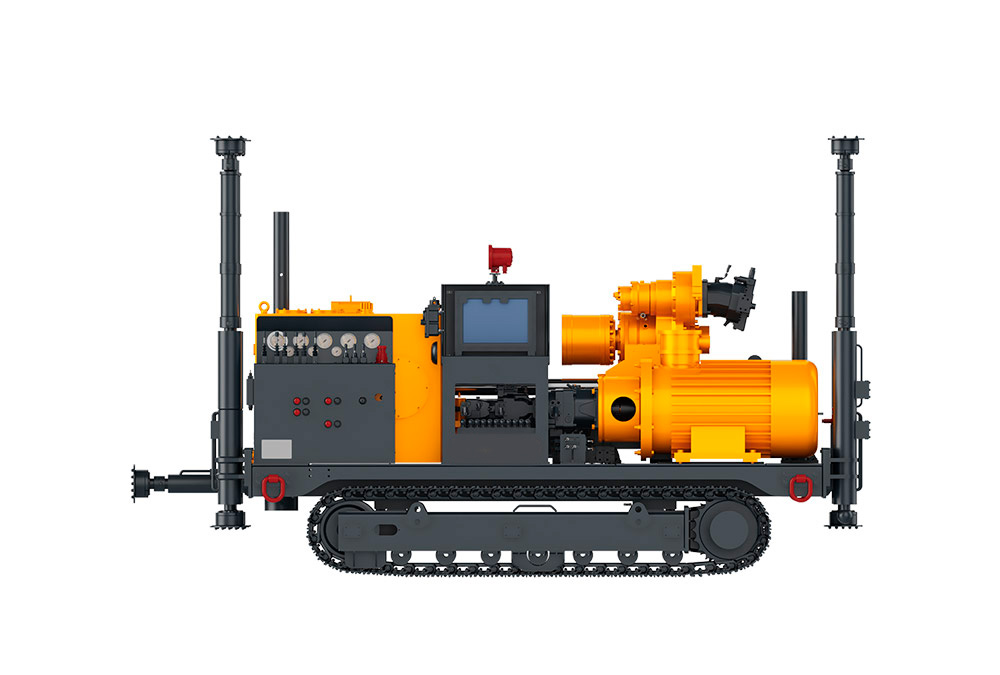

ZYWL-6800D
Оборудование для бурения угля компании XCMG представляет собой серию автоматизированных и интеллектуальных продуктов, созданных на основе 20-летнего опыта исследований и разработок в области технологий бурения скважин, в том числе полностью гидравлические гусеничные буровые установки для бурения тоннелей, установки направленного бурения и насосные установки. Среди них буровые установки для бурения тоннелей, подходящие для разведки и отвода воды из горных выработок на глубине до 500 м, а также для бурения скважин в местах с высоким содержанием газа; Установки направленного бурения подходят для точного бурения угольных (скальных) пластов мощностью более 500 м, а также для бурения скважин для добычи и дегазации газа и скважин для разведки воды; Автонасосные установки взаимодействуют с установками направленного бурения, обеспечивая привод для забойного двигателя.
Описание
1. Главная насосная станция двигателя спроектирована комплексно, занимает мало места и гибка в транспортировке и перевалке;
2. Гусеничная ходовая система повышает эффективность бурения и значительно снижает трудоемкость;
3. Номинальный крутящий момент силовой головки составляет 15000 Н•м, с высокой способностью к расширению отверстий и диаметром отверстий от 113 до 133 мм;
4. Дальность бурения в угольных пластах средней твердости составляет до 1500 м, а скорость бурения не менее 5 м/мин ;
5. Когда гусеничное шасси неподвижно, угол наклона можно регулировать от -10 до +20 градусов путем регулировки амплитуды ;
6. Гидравлическая система буровой установки использует технологию, чувствительную к нагрузке, систему с тремя насосами и независимую регулировку параметров вращения и параметров тяги;
7. Конструкция вращающегося шпинделя большого диаметра может удовлетворить потребности различных буровых штанг;
8. Патрон и зажим соединены для управления при сверлении и извлечении сверла, а силовая головка находится в плавающем положении при замене стержня. Операция проста и эффективно повышает безопасность и эффективность строительства.
| проект | единица | параметр |
| Номинальный крутящий момент | Нм | 1900-6800 |
| Тормозной момент | Нм | 2000 |
| Номинальная скорость | об/мин | 70-210 |
| Наклон шпинделя | Д | ± 90 |
| Давление основного насоса | МПа | 30 |
| Рабочий объем главного насоса | мл/р | 145 |
| Максимальная сила подачи/тяги | кН | 160/240 |
| Ход подачи/вытягивания | мм | 1000 |
| Глубина сверления | м | 90 |
| Уровень напряжения двигателя | В | 660/1140 |
| Максимальная скорость ходьбы | км/ч | 2.4 |
| Качество машины | кг | 9600 |
| Габариты при транспортировке (Д x Ш x В) | м | 4,25×1,1×2,0 |
